Belajar AutoCAD Membuat Rumah 3D Sederhana Untuk Pemula

Kali ini kita akan belajar bagaimana membuar sebuah rumah sederhana pada autocad dengan menggabungkan tool 2 dimensi dengan tool 3 dimensi, pada tutorial ini akan disajikan bagaimana cara membuat dinding, pintu, jendela, genteng dan lain sebagainya.

Tutorial ini sangat penting untuk pemula yang ingin memperlancar program autocad, karena tutorial ini memang disajikan untuk pemula yang baru belajar autocad. tetapi terlebih dahulu sebaiknya mempelajari tool dasar di tutorial sebelumnya agar lebih faham dalam proses pembuatan model 3 dimensi rumah sederhana ini.

AutoCAD adalah sebuah program perangkat lunak yang umumnya digunakan untuk membuat rancangan sesuatu objek diberbagai macam bidang misalkan, permesinan, arsitektur bahkan sampai interior dan otomotif. autocad mempunya keunggulan terutama dibidang dimensi yang paling akurat oleh karena itu para profesional yang berkerja pada bidang rancang bangun diwajibkan menguasai software autocad.

(klik sesuai tombol, kemudian akan masuk terlebih dahulu ke adf.ly dan tunggu sampai 5 detik lalu klik dipojok kanan atas yang betuliskan SKIP atau LEWATI maka anda sudah bisa menonton video)

Salam,
Tutorial By www.BSOFT.web.id

UNTUK PERTANYAAN SILAHKAN KIRIM DIPESAN KOMENTAR DENGAN MENGGUNAKAN AKUN FACEBOOK ANDA (JANGAN LUPA ADD AKUN FACEBOOK, FOLLOW TWITTER DAN SUBSCRIBE AKUN YOUTUBE BSOFT).

* Apabila ada kesalahan Link mohon dikomentari di kolom komentar

Lihat Tutorial »

Cara Setting Render AutoCAD Low Quality Plus Plus ALa Bsoft

Rendering adalah proses terakhir dalam autocad untuk menghasilkan output visual dari objek 3 dimensi, berbeda dengan 2 dimensi dimana hasil terakhirnya adalah melalui printout.

Dalam proses rendering banyak hal yang mempengaruhi hasil qualitas dari image yang kita buat diantaranya adalah

• Qualitas Hardware Komputer
• Lighting / Pencahayaan
• Material
• Setting Rendering Parameter

Kali ini kita akan bahas hal terakhir yaitu bagaimana sedikit merubah settingan parameter pada rendering. Berbeda dengan tahun tahun sebelumnya kualitas dari rendering autocad sekarang jauh meningkat pesat bahkan tidak memakai bantuan engine misalkan vray dan sebagainya saja saat ini kulitas rendering autocad sudah jauh meningkat pesat.

Sekarang kita akan coba membandingkan hasil rendering default Low Quality yang Autocad sediakan dengan Low Quality plus plus (edit parameter sedikit) ala Bsoft.

Sebagai informasi saya memakai 2 light , 1 didalam ruangan searah camera dan 1 lagi diluar jendela, sedangkan sun lighting saya matikan, hanya background sky saya aktifkan dengan time locationnya 11.45 siang

Kita perhatikan hasil rendering Low Quality Default dari Autocad hasilnya seperti gambar dibawah.

Sekarang coba kita rubah sedikit parameter dari rendering Low Qualitynya, ikuti langkah dibawah.

Pada Tab MATERIAL pastikan semua keadaan dalam keadaan ON

Pada Tab Shadow Map Pastikan dalam keadaan ON sedangkan Samplingnya bisa pilih ½.1/4.atau 1/8. Kali ini saya akan coba 1/ agar bayangan yang dihasilkan tipis / halus.

Pada Tab Global Illumination pastikan Lampunya dalam keadaan menyala , kemudian pada Final Gathering ubah Mode Auto Menjadi Mode ON

Setelelah itu Close dan lakukan rendering kembali maka bisa dilihat hasilnya akan seperti dibawah (objek lighting yang searah camera yang ada dalam ruangan saya perkecil intensitasnya 20x lipat dari semula)

Kita bisa lihat dan bandingkan hasil render menggunakan Low Quality Default bawaan Autocad dan setelah kita ubah parameternya , jauh lebih baik bukan.

Jika Hasil render dengan settingan diatas kurang memuaskan waktu anda mencoba, mungkin ada beberapa material atau lighting yang kurang pas settingannya.

Sekian Tutorial singkat kali ini, selamat mencoba dan semoga bermanfaat.

Salam

Author : www.BSOFT.web.id

Bisa Juga Download Versi Pdf dari Tutorial ini, Tinggal Klik Tulisan Download Dibawah. (Mohon Maaf layanan download untuk tutorial ini belum tersedia)

UNTUK PERTANYAAN SILAHKAN KIRIM DIPESAN KOMENTAR DENGAN MENGGUNAKAN AKUN FACEBOOK ANDA (JANGAN LUPA ADD AKUN FACEBOOK, FOLLOW TWITTER DAN SUBSCRIBE AKUN YOUTUBE BSOFT)

Lihat Tutorial »

Belajar AutoCAD 3D membuat Baut dan Mur

Kali ini kita akan belajar bagaimana membuat sebuah Baut dan Mur tiga dimensi dimulai dari nol atau halaman kosong.

Langkah-langkahnya dalah sebagai berikut :

• Buat 1 buah lingkaran dengan diameter 5.
• Buat 1 buah lingkaran lagi dengan diameter 8.
• Buat 1 buah polygon dengan jumlah side/sisi 8 dan titik centernya sama dengan titik center lingkaran dan besar radiusnya 4. Ketika ada pilihan seperti gambar dibawah kita pilih Inscribe …, agar polygon berada didalam lingkaran.

Apabila proses yang kita lakukan benar maka akan terlihat gambar seperti dibawah, dimana titik A adalah titik center untuk smua objek.

Selanjutnya kita extrude ketiga obejk tersebut, cara melakukan extrude tentu kita sudah tahu karena sudah pernah kita coba di tutorial sebelumnya, kalau kita lupa bisa dilihat caranya ditutorial sebelumnya.

• Extrude objek lingkaran dengan diameter 5 setinggi 20
• Extrude objek lingkaran diameter 8 bersamaan dengan objek polygon dengan tinggi -3 (minus tiga).

Apabila proses yang kita lakukan benar maka gambar pada layar akan terlihat seperti dibawah.

Setelah itu langkah selanjutnya adalah membuat objek Helix diujung lingkaran berdiameter 5,



caranya ikuti langkah berikut.

•      Ketik HELIX kemudian tekan SPASI
•        Klik titik center seperti terlihat pada gambar dibawah

•       Kemudian masukan angka 2.5 sebagai radius helix bagian bawah lalu tekan SPASI
•       Kemudian masukan kembali angka 2.5 sebagai radius helix bagian atas dan tekan SPASI
•       Tekan T lalu SPASI ( T untuk menentukan jumlah TURN dari helix )
•       Ketik 15 lalu SPASI
•       Ketik -15 lalu SPASI  (-15 adalah tinggi dari Helix – minus mendandakan bahwa helix akan mengarah kearah bawah)

Setelah berhasil membuat helix maka tampilan kurang lebih akan seperti gambar dibawah.

Kemudian buat sebuah objek 2 dimensi ukurannya seperti terlihat pada gambar dibawah.

Warnanya bebas saja,  warna merah diatas sengaja saya bedakan agar terlihat jelas.
Setelah selesai kemudian satukan objek yang mirip segitiga diatas dengan perintah REGION.

• -          Ketik REG lalu SPASI
• -          Seleksi objek yang berwarna merah lalu SPASI

Kemudian kita buat objek Ulirnya, lakukan langkah berikut.

• -          Ketik SWEEP lalu SPASI
• -          Seleksi Objek Yang Merah tadi lalu SPASI
• -          Seleksi Objek Helix yang sudah kita buat lalu SPASI

Setelah melakukan langkah diatas maka sekarang akan terlihat gambar seperti dibawah pada layar.

Sampai disini pengerjaan sudah hampir selesai, sekarang kita lakukan editing pada kepala baut bagian bawah, ikuti langkah dibawah.

Buat radius pada sisi objek cylinder yang berdiameter 8 dengan radius 0.3 (contoh gambar saya beri nilai 0.2 tetapi terlalu kecil anda bisa ubah menjadi 0.3 atau 0.4).

• -          Ketik F lalu SPASI
• -          Ketik R lalu SPASI
• -          Masukan 0.3 lalu SPASI (koma menggunakan titik jangan tanda koma)
• -          Klik sisi garis cylinder bagian atas lalu SPASI
• -          Klik sisi garis cylinder bagian bawah lalu SPASI

Kemudian lakukan langkah dibawah untuk membuat objek kepala baut menjadi INTERSECTION.

• -          Ketik IN lalu SPASI
• -          Seleksi Objek Polygon dan Objek Cylinder kemudian SPASI.

Maka sekarang tampilan dilayar akan berubah seperti terlihat pada gambar dibawah.

Gambar sebelah kiri adalah gambar sebelum intersection dan gambar sebelah kanan adalah gambar sesudah.

Langkah Terakhir kita buat objek pasangan dari baut dengan cara mengcopy objek kepala baut kebagian atas, cara ini mungkin sudah faham semua dan setelah selesai hasilnya akan terlihat seperti dibawah.

Apabila pada layar sudah tampak seperti diatas maka kita sudah selesai membaut objek baut 3 dimensi.

Untuk proses pembuatan material dan rendering, silahkan ikuti saja pada tutorial sebelumnya sudah pernah diajarkan cara membuat material dan melakukan render, misalkan pada Tutorial Membuat Asbak, Atau Tutorial Membuat Bangku Taman.

Selamat mencoba dan semoga bermanfaat.

Salam

Author : www.BSOFT.web.id

Bisa Juga Download Versi Pdf dari Tutorial ini, Tinggal Klik Tulisan Download Dibawah.

UNTUK PERTANYAAN SILAHKAN KIRIM DIPESAN KOMENTAR DENGAN MENGGUNAKAN AKUN FACEBOOK ANDA (JANGAN LUPA ADD AKUN FACEBOOK, FOLLOW TWITTER DAN SUBSCRIBE AKUN YOUTUBE BSOFT)

Lihat Tutorial »

Cara Membuat Gear 3D Pada AutoCAD

3D Cara Membuat Gear 3D Pada AutoCAD

Author : www.BSOFT.web.id

Sesuai judulnya video ini adalah video tutorial autocad 3 dimensi yaitu membuat sebuah roda gigi bentuk 3 dimensi

Dalam video tutorial ini juga disajikan bagaimana cara membuat objek roda gigi dari nol atau dari halaman kosong, dimana terlebih dahulu membuat roda gigi 2 dimensi dan dilanjutkan menjadi 3 dimensi.

AutoCAD adalah sebuah program perangkat lunak yang umumnya digunakan untuk membuat rancangan sesuatu objek diberbagai macam bidang misalkan, permesinan, arsitektur bahkan sampai interior dan otomotif. autocad mempunya keunggulan terutama dibidang dimensi yang paling akurat oleh karena itu para profesional yang berkerja pada bidang rancang bangun diwajibkan menguasai software autocad.

(klik sesuai tombol, kemudian akan masuk terlebih dahulu ke adf.ly dan tunggu sampai 5 detik lalu klik dipojok kanan atas yang betuliskan SKIP atau LEWATI maka anda sudah bisa menonton video)

Salam,
Tutorial By www.BSOFT.web.id

UNTUK PERTANYAAN SILAHKAN KIRIM DIPESAN KOMENTAR DENGAN MENGGUNAKAN AKUN FACEBOOK ANDA (JANGAN LUPA ADD AKUN FACEBOOK, FOLLOW TWITTER DAN SUBSCRIBE AKUN YOUTUBE BSOFT).

* Apabila ada kesalahan Link mohon dikomentari di kolom komentar

Lihat Tutorial »

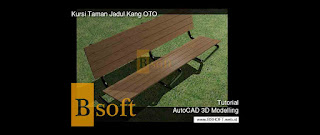

3D AutoCAD Belajar Membuat Bangku Taman

3D AutoCAD Belajar Membuat Bangku Taman

Author : www.BSOFT.web.id

Sesuai judulnya video ini adalah video tutorial autocad 3 dimensi yaitu membuat objek bangku atau kursi taman sederhana yang sering kita jumpai ditaman-taman.

Dalam video tutorial ini juga disajikan bagaimana cara merubah objek 2D menjadi objek 3D kemudian bagaimana membuat material dalam autocad, memberikan pencahayaan juga melakukan proses rendering tentunya.

AutoCAD adalah sebuah program perangkat lunak yang umumnya digunakan untuk membuat rancangan sesuatu objek diberbagai macam bidang misalkan, permesinan, arsitektur bahkan sampai interior dan otomotif. autocad mempunya keunggulan terutama dibidang dimensi yang paling akurat oleh karena itu para profesional yang berkerja pada bidang rancang bangun diwajibkan menguasai software autocad.

(klik sesuai tombol, kemudian akan masuk terlebih dahulu ke adf.ly dan tunggu sampai 5 detik lalu klik dipojok kanan atas yang betuliskan SKIP atau LEWATI maka anda sudah bisa menonton video)

Salam,
Tutorial By www.BSOFT.web.id

UNTUK PERTANYAAN SILAHKAN KIRIM DIPESAN KOMENTAR DENGAN MENGGUNAKAN AKUN FACEBOOK ANDA (JANGAN LUPA ADD AKUN FACEBOOK, FOLLOW TWITTER DAN SUBSCRIBE AKUN YOUTUBE BSOFT).

* Apabila ada kesalahan Link mohon dikomentari di kolom komentar

Lihat Tutorial »

Setting Dimension Pada AutoCAD

Author :

www.BSOFT.web.id



Kali ini kita akan belajar bagaimana membuat setingan dimensi pada autocad, terkadang ketika kita pertama kali memberikan ukuran pada objek yang kita gambar, sering kali tidak terlihat ukuran ataupun tanda panah seperti biasanya, ini dikarenakan settingan dimensinya tidak cocok dengan ukuran objek yang kita buat.

Apa itu fungsi tool dimensi, ya kita pasti sudah tahu semuanya bahwa fungsinya adalah untuk memberikan keterangan kepada pembaca gambar mengenai objek yang kita gambar.

Dalam Tutorial kali ini akan dijelaskan hal hal penting dalam pengaturan dimensi, mungkin tidak semuanya dijelaskan karena terlalu banyak yang mesti difahami.

Langsung aja kita lihat gambar dibawah ini :



Gambar diatas adalah contoh DImensi Linear sengaja saya kasih tanda A, B, dan C agar lebih jelas mengenai setiingan menentukan jarak tersebut.

Untuk Memanggil Perintah Seting Dimensi Pada AutoCAD kita bisa tekan huruf D kemudian Enter / Spasi, maka akan muncul kotak dialog seperti dibawah .

Kemudian tekan Tombol NEW maka akan muncul Kotak Dialog seperti dibawah.

Kemudian masukan New Style Name sesuai yang diinginkan kemudian klik Continue, maka akan muncul kotak dialog seperti dibawah.

Kita bisa lihat warna RED dan GREEN diatas adalah warna untuk mengatur garis seperti yang terlihat pada gambar pertama diatas.


Hurup B pada gambar pertama adalah nilai EXTEND BEYOND DIM LINE

Hurup C pada gambar pertama adalah nilai OFFSET FROM ORIGIN

Kemudian klik Tab SYMBOLS and ARROWS . tampilannya seperti gambar dibawah


Tanda panah diatas bisa anda ganti dengan bentuk yang tersedia dengan cara klik pda tanda panah disampingnya, sedangkan untuk menentukan besar dari tanda panah (Arrows) silahkan masukan nilanya dibawah tulisan Arrows SIze.

Kemudian pindah ke Tab TEXT,


Anda bisa menentukan ukuran TEXT dengan memasukan nilai disampingnya, bisa juga mengganti warna dengan mengganti warna pada samping tulisan Text Color.

Hurup C pada gambar pertama adalah nilai OFFSET FROM DIM LINE

Terakhir pindah ke Tab FIT.

Anda bisa mengganti jenis Precision dari dimensi nantinya, maksdunya disini adalah kita bisa menentukan berapa nilai 0 yang ada dibelakang koma atau angka primer, ini bisa kita tentukan tergantung kebutuhan gambar dan tingkat ketelitian gambar.

Demikian Cara Setting Dimension pada AutoCAD , saya kira cukup untuk para pemula yang baru belajar AutoCAD.

Terimakasih, dan semoga bermanfaat :)
